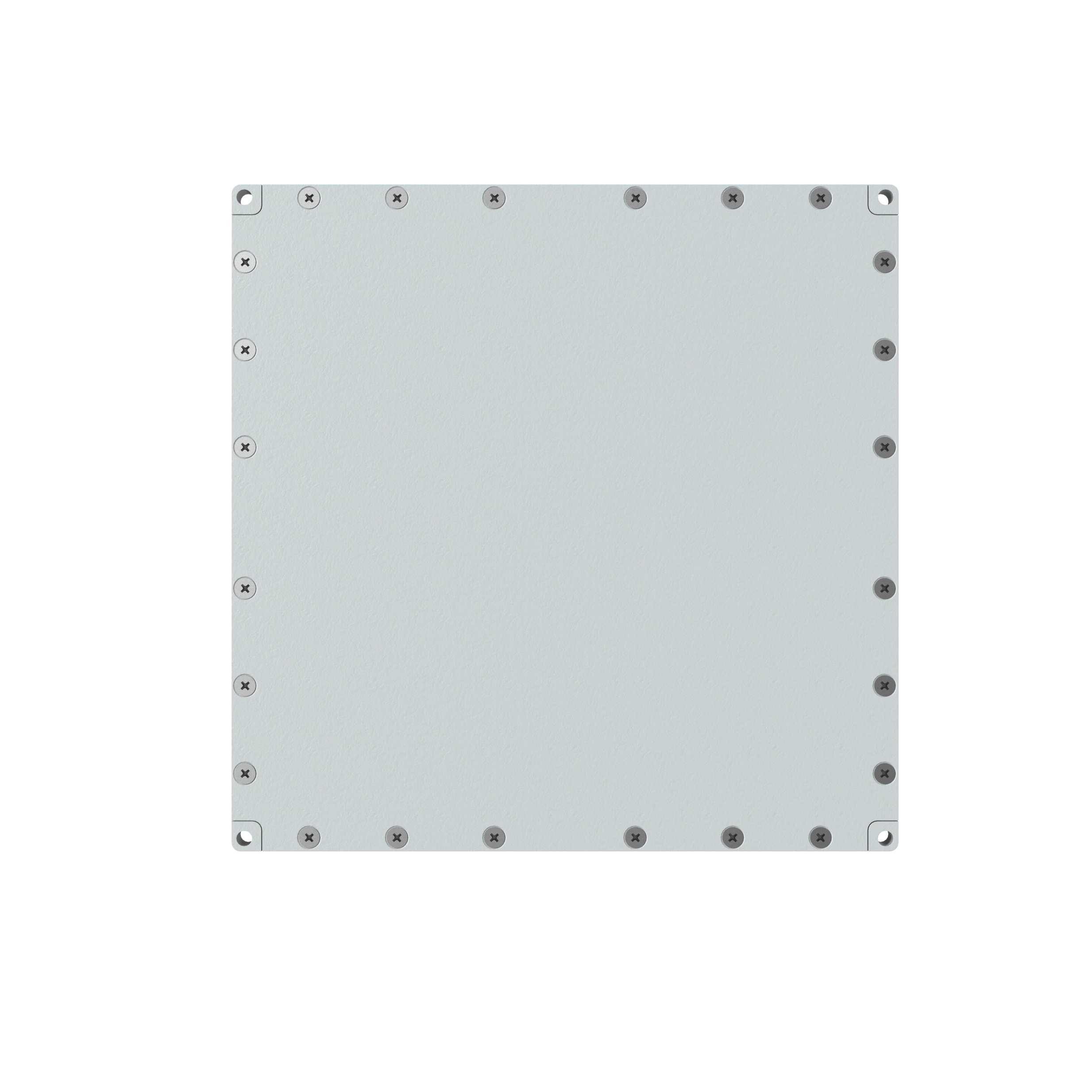

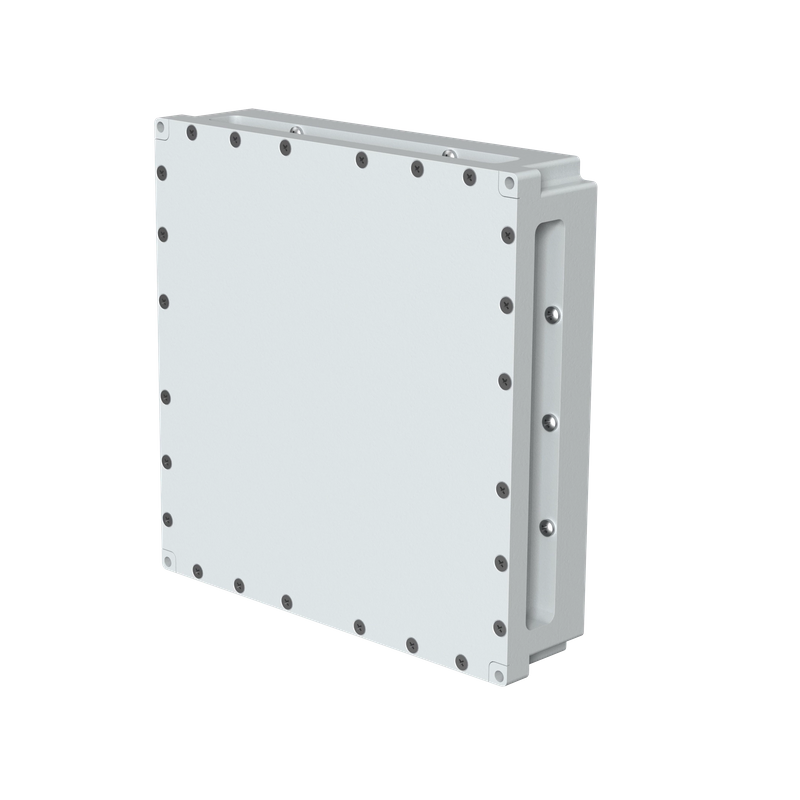

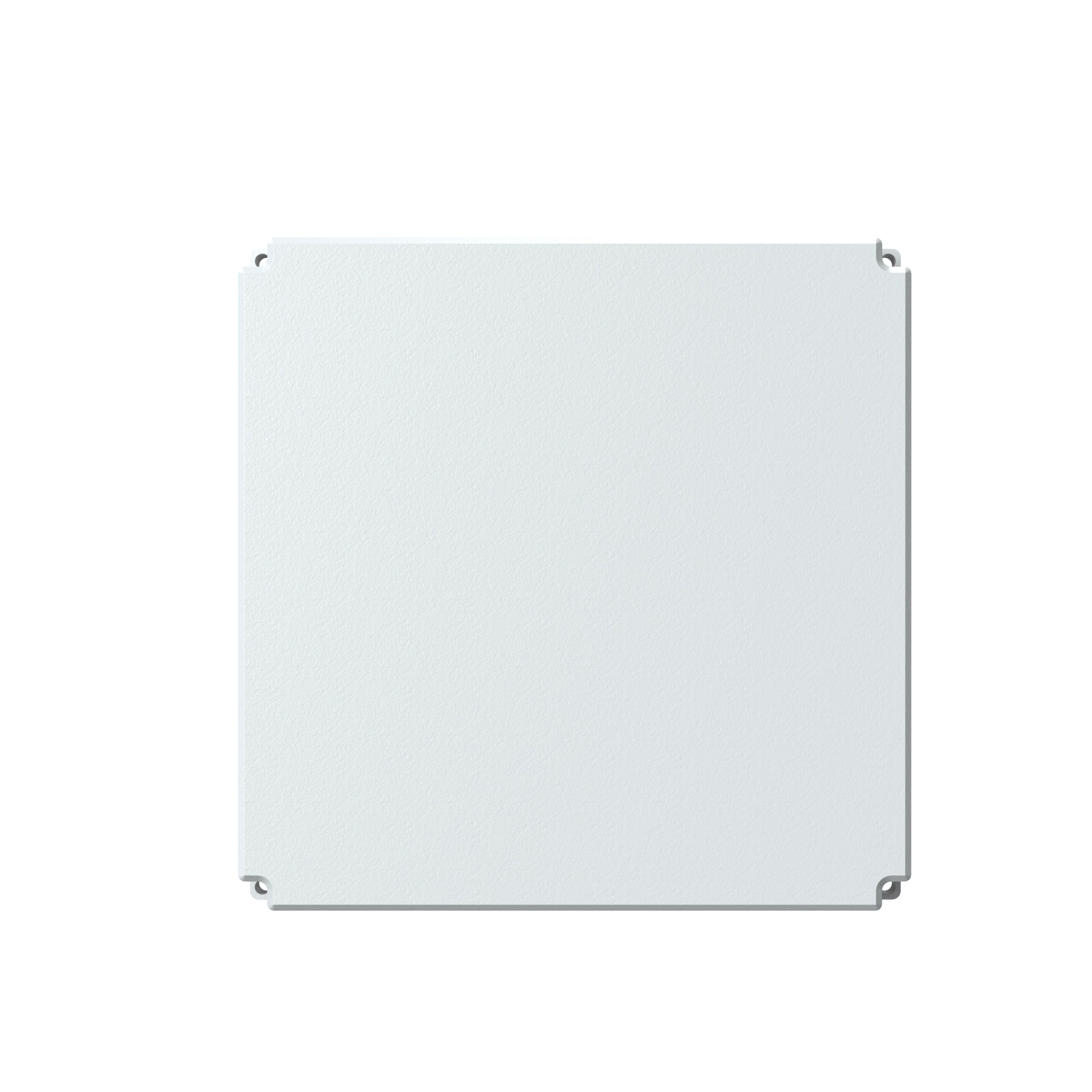

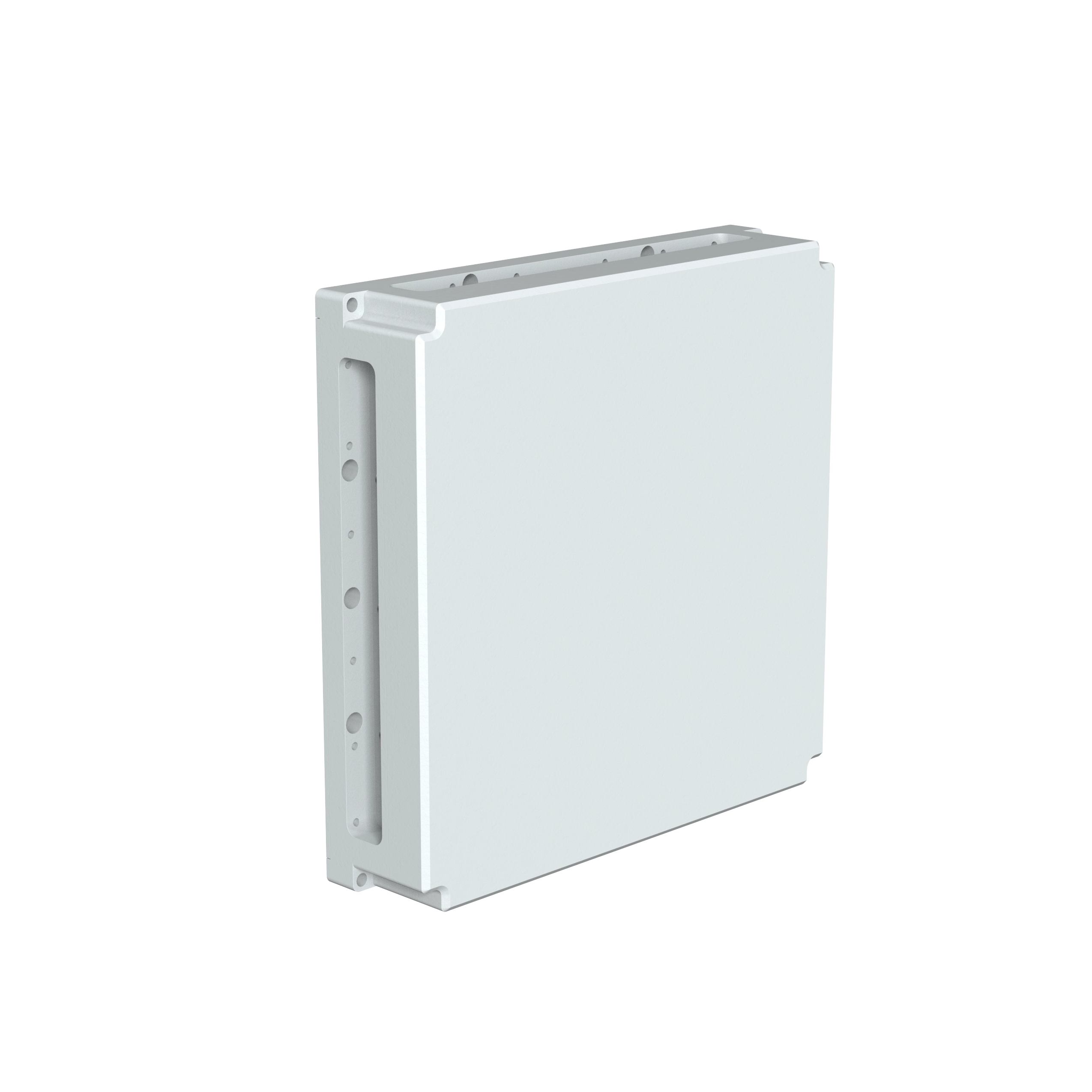

Advanced na GNSS/GPS Anti-Jamming at anti-spoofing module
Ang module na ito ay isang compact, high-performance anti-jamming at anti-spoofing GNSS module na idinisenyo para sa mga UAV, loitering munitions, sasakyan, at maritime platform. Isinasama nito ang isang advanced na anti-jamming antenna array, panghihimasok na pagsugpo sa module, at isang spoofing-resistant GNSS receiver, tinitiyak ang maaasahang pagpoposisyon kahit na sa mga contested electromagnetic na kapaligiran.
Mga pagtutukoy sa teknikal
| Item | Pagtukoy |
| Modelo ng produkto | RM-J15 |
| Mga sangkap ng produkto | May kasamang anti-jamming antenna array, anti-jamming module module, anti-spoofing receiver |
| Mga patlang ng Application | Ang mga UAV, loitering munitions, mga sistema na naka-mount na sasakyan, mga barko |
| Mga Band ng Frequency ng Operating | - Band 1: BDS B1, GPS L1, Gal E1 - Band 2: Glo G1 - Band 3: GPS L5 - Band 4: Sinusuportahan ng BDS B3 ang solong -apat na mode para sa anumang isang dalas na banda o dalawahan -apat na mode para sa anumang dalawang dalas na banda. |
| Pagganap ng anti-jamming | Ang isang panghihimasok ≥ 110 dB, tatlong mga pakikipag-ugnay ≥ 100 dB (ang pagganap ng anti-jamming ay nakasalalay sa pagganap ng tatanggap). |
| Pagganap ng anti-spoofing | Posisyon offset ≥450m mula sa spoofed hanggang sa totoong lokasyon, pinapanatili ang normal na pagpoposisyon |
| Pagganap ng tatanggap | Katumpakan ng Posisyon: ≤10m (1σ) Katumpakan ng bilis: ≤0.2m/s (1σ) PPS Katumpakan: ≤100NS (1σ) |
| Power Supply & Consumption | Boltahe: DC 5V ± 0.2V Power Consumption: ≤ 12W (Single Four-Band) Power Consumption: ≤ 18W (Dual Four-Band) |
| Kakayahang umangkop sa kapaligiran | Temperatura ng pagpapatakbo: -40 ℃ hanggang +65 ℃ temperatura ng imbakan: -40 ℃ hanggang +75 ℃ Rating ng hindi tinatagusan ng tubig: IP66 |
| Mga katangian ng istruktura | Mga Dimensyon: 150mm × 150mm × 36.5mm Timbang: ≤680g |

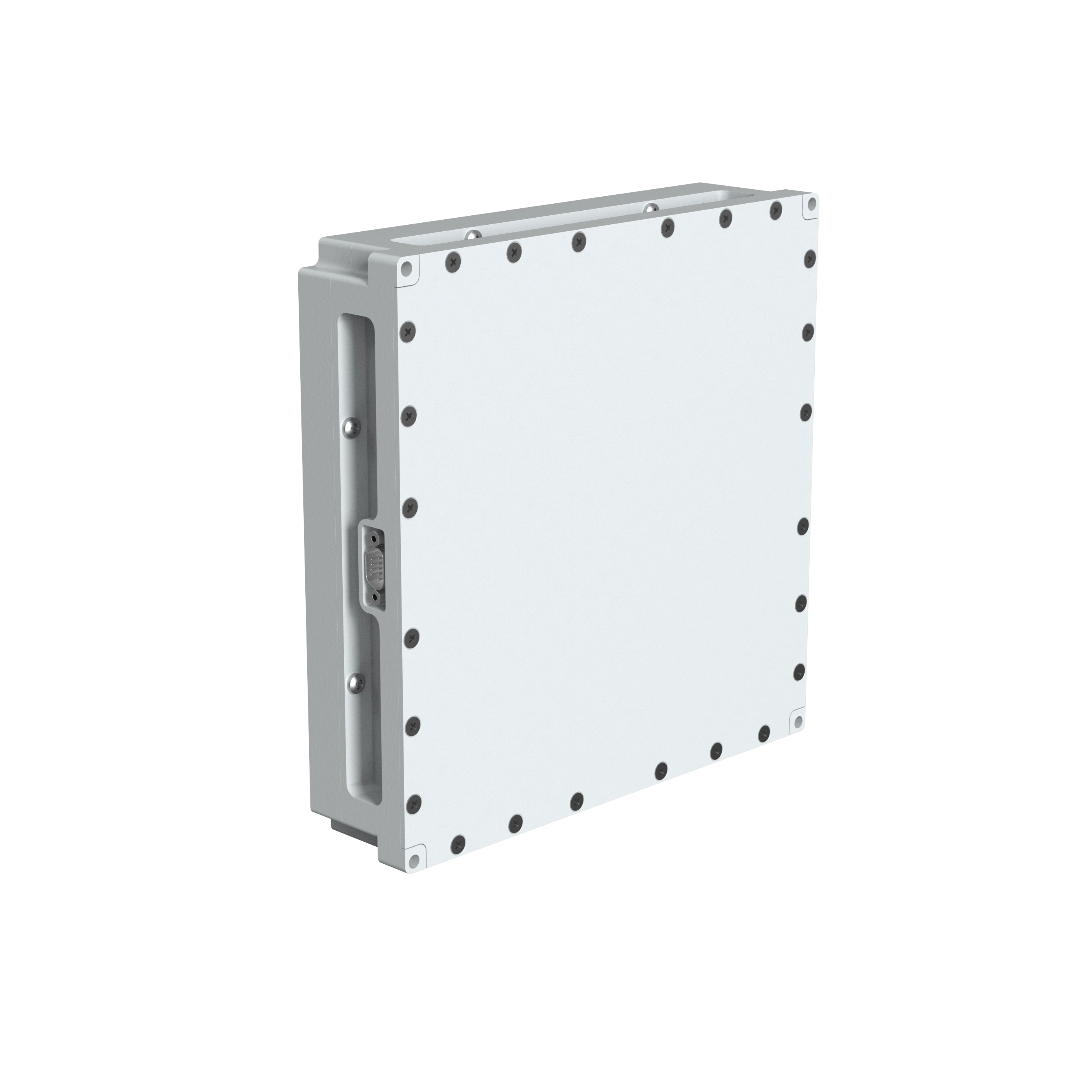

| Panlabas na interface | J30J-9ZKP (napapasadyang interface ng output ng SMA RF para sa mga panlabas na tagatanggap) |
| Mga tala sa pag -install at paggamit | Tiyakin na hindi nababagabag na paligid sa panahon ng pag -install; Mag -mount ng malapit sa istraktura ng metal para sa mahusay na pagwawaldas ng init; Paliitin ang pagbagsak ng boltahe sa power cable upang matiyak> 4.8V sa aparato |
Kahulugan ng mga kable
| Pin Hindi. | Kahulugan | Mga Paalala |
| 1–2 | +5V | Panlabas na saklaw ng boltahe ng input: 5V ± 0.2V |
| 3–4 | Gnd | Lupa |
| 5 | TX+ | Tagatanggap ng serial output (karaniwang antas ng RS422, format na NMEA-0183, dalas ng output 10 Hz, rate ng baud 115200 bps, walang pagkakapare-pareho) (napapasadyang) |
| 6 | Tx− | |
| 7 | RX+ | |
| 8 | RX− | |
| 9 | PPS-Out | Antas ng lvttl, dalas ng output 10 Hz |
