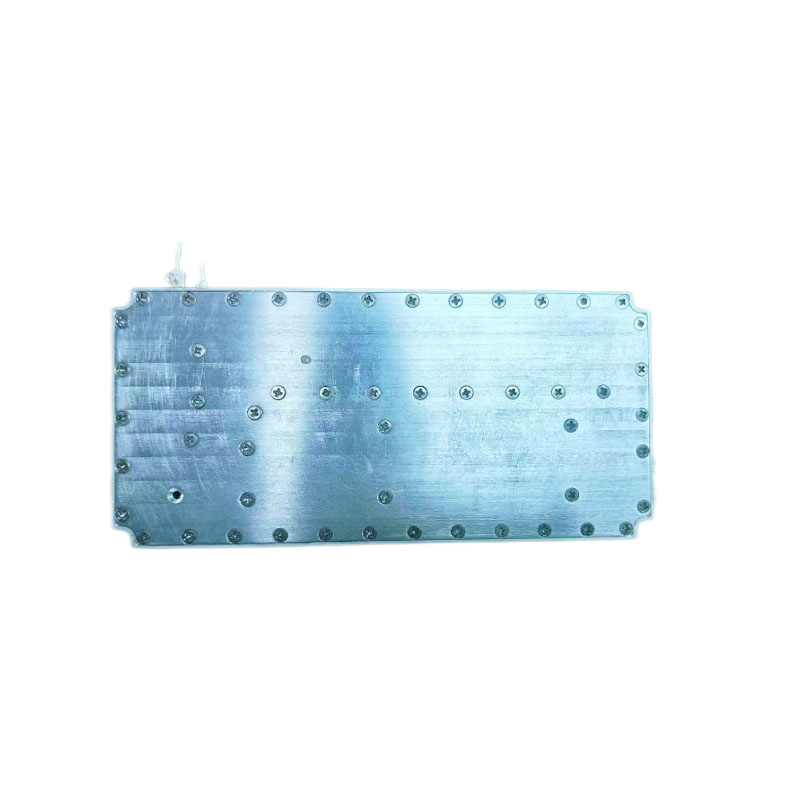

RM-100
Ragine
ရရှိနိုင်: | |
---|---|
အရေအတွက်: | |
နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ
parameters | မိနစ် | ပုံနှိပ်စာ | မက်စငွေ | မှတ်စုများ |
ကြိမ်နှုန်းအကွာအဝေး (MHZ) | 300mhz ~ 3000mhz | |||
အမြတ် (DB) | 52 | 53 | 55 | |
Saturation output power (DBM) | 48.34 | 50 | 50.2 | |
input vswr | ≤ 2.0 | |||
output vswr | ≤ 2.0 | |||
ဝိသေသ impedance | 50ω | |||
ထောက်ပံ့ရေးဗို့အား | 27V | 28V | 30 | |
operating လက်ရှိ operating | 9.5A | 105a | 11A | |
In-Band ပြားချပ်ချပ် | ± 3DB | |||
output ကို signal ကိုအကွာအဝေး | -3dbm ~ 0DBM | 0DBM | ||
operating အပူချိန် | -40 ℃ | 25 ℃ | 55 ℃ | ကောင်းသောအပူissionsလိုအပ်ချက်လိုအပ်သည် |
rf interface (input) | sma-kfd198a | |||
rf interface (output) | n-kfd6 | |||
control switch ကိုဖွင့်ပါ (Capacitor မှတဆင့်) | 3.3V | |||
ပါဝါထောက်ပံ့ရေးထည့်သွင်းမှု (Capacitor မှတဆင့်) | 28V | |||
အလေးချိန် | ≤ 800g | |||
Module Dimensions (MM) | 184.8 * 87.1 *23.5 | ± 0.2mm |
