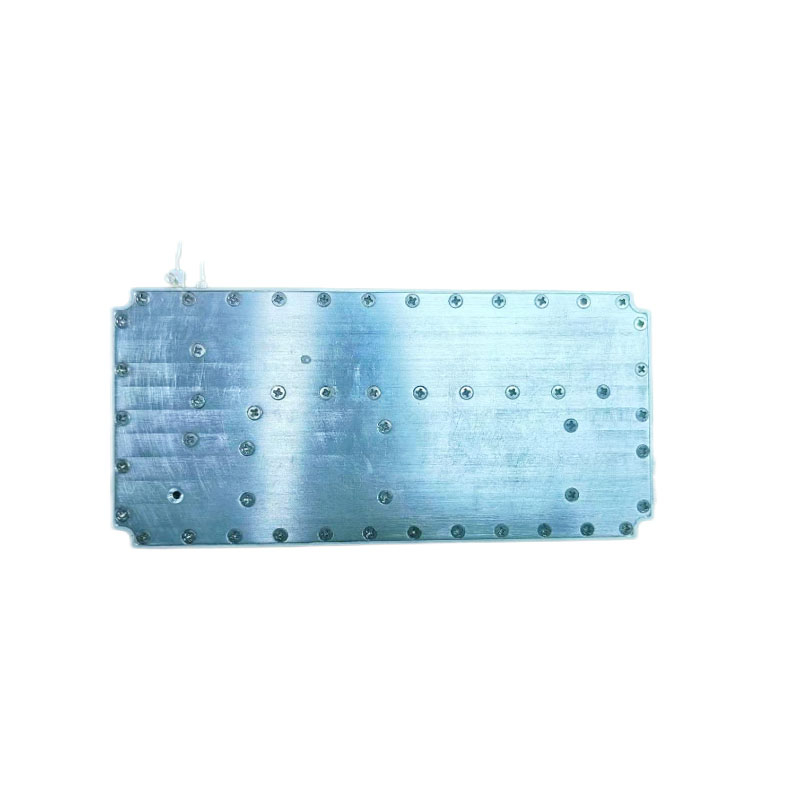

RM-100
Ragina
| Dostępność: | |
|---|---|
| Ilość: | |
Dane techniczne
| Parametry | Min | Typ | Maks | Notatki |
| Zakres częstotliwości (MHz) | 300 MHz ~ 3000 MHz | |||
| Wzmocnienie (dB) | 52 | 53 | 55 | |
| Moc wyjściowa nasycenia (dBm) | 48.34 | 50 | 50.2 | |
| Wprowadź VSWR | ≤ 2,0 | |||
| Wyjście VSWR | ≤ 2,0 | |||
| Impedancja charakterystyczna | 50 Ω | |||
| Napięcie zasilania | 27 V | 28 V | 30 V | |
| Prąd operacyjny | 9,5A | 10A | 11A | |
| Płaskość w paśmie | ±3dB | |||
| Zakres sygnału wyjściowego | -3 dBm ~ 0 dBm | 0dBm | ||
| Temperatura pracy | -40 ℃ | 25 ℃ | 55 ℃ | Wymaga dobrego odprowadzania ciepła |
| Interfejs RF (wejście) | SMA-KFD198A | |||
| Interfejs RF (wyjście) | N-KFD6 | |||
| Włącz przełącznik sterujący (przez kondensator) | 3,3 V | |||
| Wejście zasilania (przez kondensator) | 28 V | |||
| Waga | ≤ 800g | |||
| Wymiary modułu (mm) | 184,8* 87,1*23.5 | ±0,2 mm |
