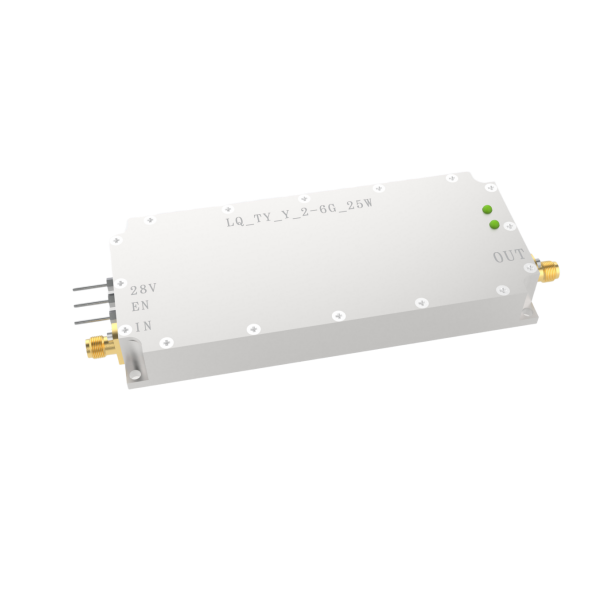

Drone Jamming System 2G-6GHZ 25W Power Amplifier Module
Tekniske spesifikasjoner
Parametere | Min | Type | Maks | Merknader |
Frekvensområde (MHz) | 2000MHz ~ 6000MHz | |||
Gain (DB) | 46 | 48 | 50 | |
Metningsutgangskraft (DBM) | 43 | 44 | 44.2 | |
Inngang VSWR | ≤ 2.0 | |||
Utgang VSWR | ≤ 2.0 | |||
Karakteristisk impedans | 50Ω | |||
Forsyningsspenning | 27V | 28v | 30V | |
Driftsstrøm | 1.8A | 2.8a | 3.2a | |
In-band flathet | ± 2dB | |||
Utgangssignalområde | -3dbm ~ 0dbm | 0DBM | ||
Driftstemperatur | -40 ℃ | 25 ℃ | 55 ℃ | Krever god varmeavledning |
RF -grensesnitt (input) | SMA-KFD198A | |||
RF -grensesnitt (utgang) | SMA-KFD198A | |||
Aktiver kontrollbryter (gjennom kondensator) | 3.3V | |||
Strømforsyningsinngang (gjennom kondensator) | 28v | |||
Vekt | ≤ 245g | |||
Moduldimensjoner (MM) | 119* 51*15.5 | ± 0,2 mm |
