R-Moudle-25
รัศมี
ความพร้อม: | |
---|---|
ปริมาณ: | |

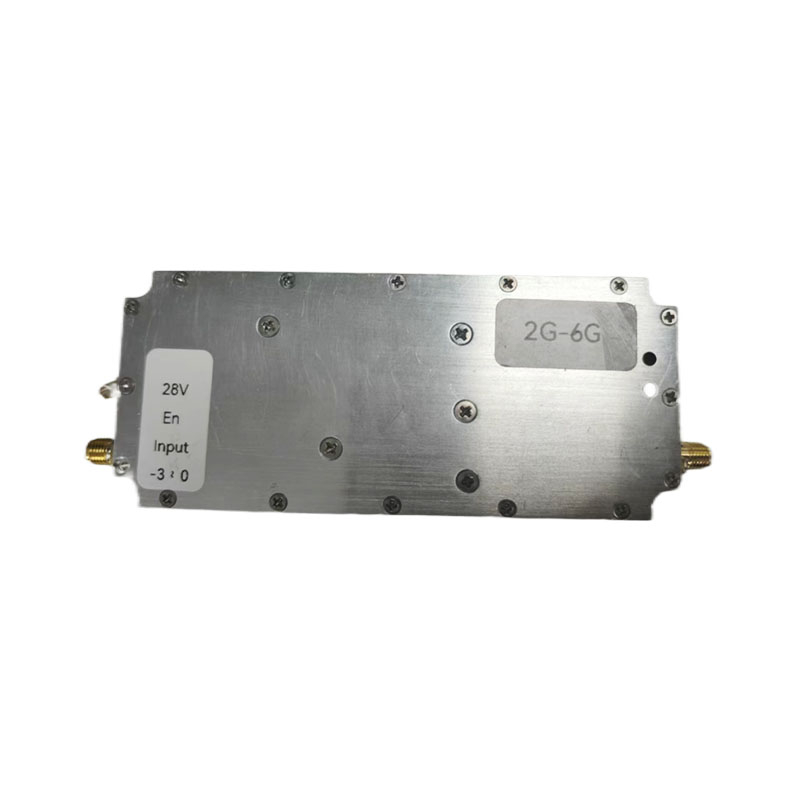

ระบบการติดขัดโดรน 2G-6GHz 25W โมดูลแอมพลิฟายเออร์กำลังไฟ
ข้อกำหนดทางเทคนิค
พารามิเตอร์ | นาที | พิมพ์ | สูงสุด | หมายเหตุ |
ช่วงความถี่ (MHz) | 2000MHz ~ 6000MHz | |||
ได้รับ (db) | 46 | 48 | 50 | |
กำลังขับ Saturation (DBM) | 43 | 44 | 44.2 | |
อินพุต VSWR | ≤ 2.0 | |||
เอาท์พุท VSWR | ≤ 2.0 | |||
ความต้านทานลักษณะ | 50Ω | |||
แรงดันไฟฟ้า | 27V | 28V | 30V | |
การดำเนินงานในปัจจุบัน | 1.8a | 2.8a | 3.2a | |
ความเรียบในวงดนตรี | ± 2dB | |||
ช่วงสัญญาณเอาต์พุต | -3dbm ~ 0dbm | 0dbm | ||
อุณหภูมิการทำงาน | -40 ℃ | 25 ℃ | 55 ℃ | ต้องใช้การกระจายความร้อนที่ดี |
อินเตอร์เฟส RF (อินพุต) | SMA-KFD198A | |||
อินเตอร์เฟส RF (เอาต์พุต) | SMA-KFD198A | |||
เปิดใช้งานสวิตช์ควบคุม (ผ่านตัวเก็บประจุ) | 3.3V | |||
อินพุตแหล่งจ่ายไฟ (ผ่านตัวเก็บประจุ) | 28V | |||
น้ำหนัก | ≤ 245g | |||
ขนาดโมดูล (มม.) | 119* 51*15.5 | ± 0.2 มม. |
ระบบการติดขัดโดรน 2G-6GHz 25W โมดูลแอมพลิฟายเออร์กำลังไฟ
ข้อกำหนดทางเทคนิค
พารามิเตอร์ | นาที | พิมพ์ | สูงสุด | หมายเหตุ |
ช่วงความถี่ (MHz) | 2000MHz ~ 6000MHz | |||
ได้รับ (db) | 46 | 48 | 50 | |
กำลังขับ Saturation (DBM) | 43 | 44 | 44.2 | |
อินพุต VSWR | ≤ 2.0 | |||
เอาท์พุท VSWR | ≤ 2.0 | |||
ความต้านทานลักษณะ | 50Ω | |||
แรงดันไฟฟ้า | 27V | 28V | 30V | |
การดำเนินงานในปัจจุบัน | 1.8a | 2.8a | 3.2a | |
ความเรียบในวงดนตรี | ± 2dB | |||
ช่วงสัญญาณเอาต์พุต | -3dbm ~ 0dbm | 0dbm | ||
อุณหภูมิการทำงาน | -40 ℃ | 25 ℃ | 55 ℃ | ต้องใช้การกระจายความร้อนที่ดี |
อินเตอร์เฟส RF (อินพุต) | SMA-KFD198A | |||
อินเตอร์เฟส RF (เอาต์พุต) | SMA-KFD198A | |||
เปิดใช้งานสวิตช์ควบคุม (ผ่านตัวเก็บประจุ) | 3.3V | |||
อินพุตแหล่งจ่ายไฟ (ผ่านตัวเก็บประจุ) | 28V | |||
น้ำหนัก | ≤ 245g | |||
ขนาดโมดูล (มม.) | 119* 51*15.5 | ± 0.2 มม. |
