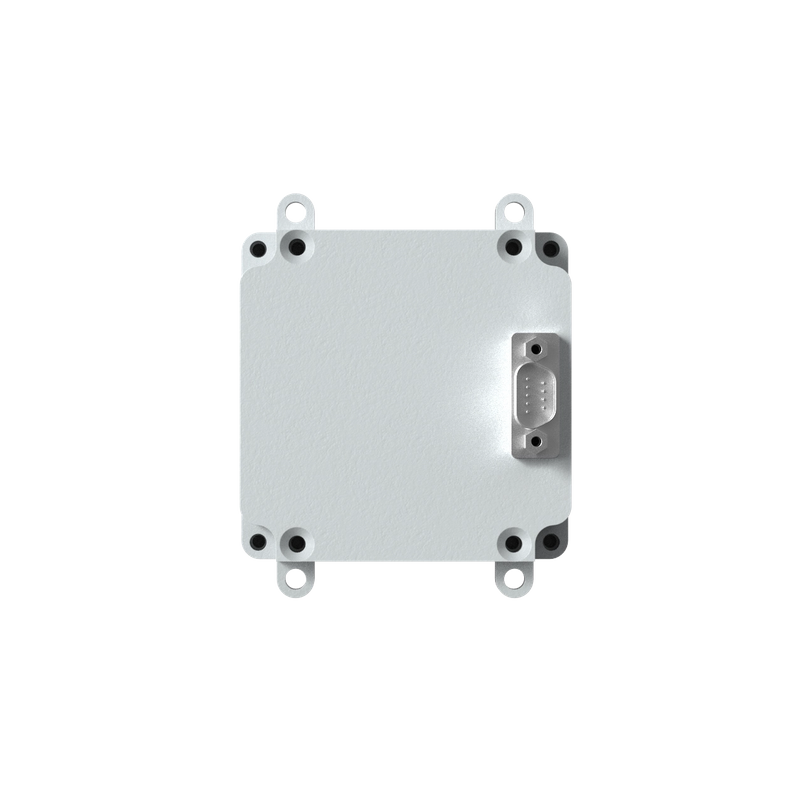

UAV க்கான 5W GNSS/GPS எதிர்ப்பு குறுக்கீடு தொகுதி
RM-J52 என்பது ஒரு சிறிய, உயர் செயல்திறன் கொண்ட ஜாம்மிங் மற்றும் எதிர்ப்பு-சுழல் எதிர்ப்பு ஜிஎன்எஸ்எஸ் தொகுதி ஆகும், இது ஒரு மேம்பட்ட-நெரிசல் எதிர்ப்பு ஆண்டெனா வரிசை, குறுக்கீடு அடக்குமுறை தொகுதி மற்றும் ஒரு ஸ்பூஃபிங்-எதிர்ப்பு ஜிஎன்எஸ்எஸ் பெறுநரை ஒருங்கிணைக்கிறது, இது போட்டியிட்ட மின்காந்த சூழல்களில் கூட நம்பகமான நிலைப்பாட்டை உறுதி செய்கிறது.
தொழில்நுட்ப விவரக்குறிப்புகள்
| உருப்படி | விவரக்குறிப்பு |
| தயாரிப்பு மாதிரி | RM-J52 |
| தயாரிப்பு கூறுகள் | ஜாமிங் எதிர்ப்பு ஆண்டெனா வரிசை, ஜாம்மிங் எதிர்ப்பு செயலாக்க தொகுதி, எதிர்ப்பு-ஸ்பூஃபிங் ரிசீவர் ஆகியவை அடங்கும் |
| பயன்பாட்டு புலங்கள் | UAVS, லிட்டரிங் ஆயுதங்கள், வாகனம் பொருத்தப்பட்ட அமைப்புகள், கப்பல்கள் |
| இயக்க அதிர்வெண் பட்டைகள் | . |
| ஜாமிங் எதிர்ப்பு செயல்திறன் | ஒற்றை மூல குறுக்கீட்டிற்கான ≥100 dB (உண்மையான செயல்திறன் ரிசீவர் செயல்திறனைப் பொறுத்தது) |
| எதிர்ப்பு-ஸ்பூஃபிங் செயல்திறன் | நிலை ஆஃப்செட் ≥450 மீ. |
| ரிசீவர் செயல்திறன் | நிலை துல்லியம்: ≤10 மீ (1σ) வேகம் துல்லியம்: ≤0.2 மீ/வி (1σ) பிபிஎஸ் துல்லியம்: ≤100ns (1σ) |
| மின்சாரம் மற்றும் நுகர்வு | மின்னழுத்தம்: DC 5V ± 0.2V மின் நுகர்வு: ≤5w |
| சுற்றுச்சூழல் தகவமைப்பு | இயக்க வெப்பநிலை: -40 ℃ முதல் +65 ℃ சேமிப்பு வெப்பநிலை: -40 ℃ முதல் +75 வரை ℃ நீர்ப்புகா மதிப்பீடு: ஐபி 66 |
| கட்டமைப்பு பண்புகள் | பரிமாணங்கள்: 52 மிமீ × 52 மிமீ × 28 மிமீ (இணைப்பிகளைத் தவிர்த்து) எடை: ≤100 கிராம் |
| வெளிப்புற இடைமுகம் | J30J-9ZKP (வெளிப்புற பெறுநர்களுக்கான தனிப்பயனாக்கக்கூடிய SMA RF வெளியீட்டு இடைமுகம்) |
| நிறுவல் மற்றும் பயன்பாட்டு குறிப்புகள் | நிறுவலின் போது தடையற்ற சூழலை உறுதிசெய்க; நல்ல வெப்பச் சிதறலுக்காக உலோக கட்டமைப்பிற்கு நெருக்கமாக ஏற்றவும்; சாதனத்தில்> 4.8 வி உறுதிப்படுத்த பவர் கேபிளில் மின்னழுத்த வீழ்ச்சியைக் குறைக்கவும்; அகலக்கற்றை நெரிசல் அல்லது ஒரு திசையில் இருந்து ஏமாற்றுவதை எதிர்க்கிறது |
வயரிங் வரையறை
| பின் எண். | வரையறை | கருத்துக்கள் |
| 1–2 | +5 வி | வெளிப்புற உள்ளீட்டு மின்னழுத்த வரம்பு: 5 வி ± 0.2 வி |
| 3–4 | Gnd | மைதானம் |
| 5 | Tx+ | ரிசீவர் சீரியல் வெளியீடு (நிலையான RS422 நிலை, NMEA-0183 வடிவம், வெளியீட்டு அதிர்வெண் 10 ஹெர்ட்ஸ், பாட் வீதம் 115200 பிபிஎஸ், சமநிலை இல்லை) (தனிப்பயனாக்கக்கூடியது) |
| 6 | Tx− | |
| 7 | Rx+ | |
| 8 | Rx− | |
| 9 | பிபிஎஸ்-அவுட் | LVTTL நிலை, வெளியீட்டு அதிர்வெண் 10 ஹெர்ட்ஸ் |
