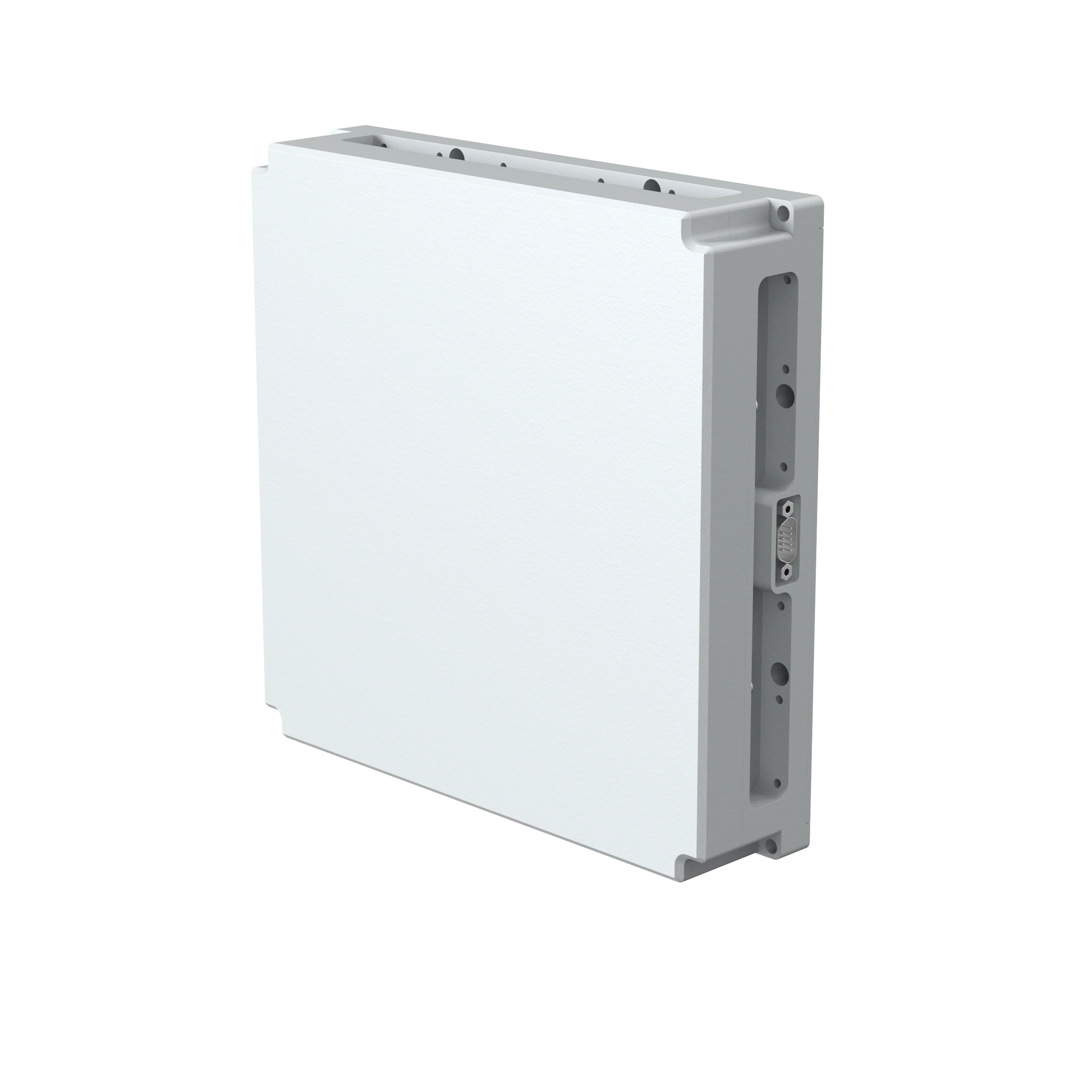

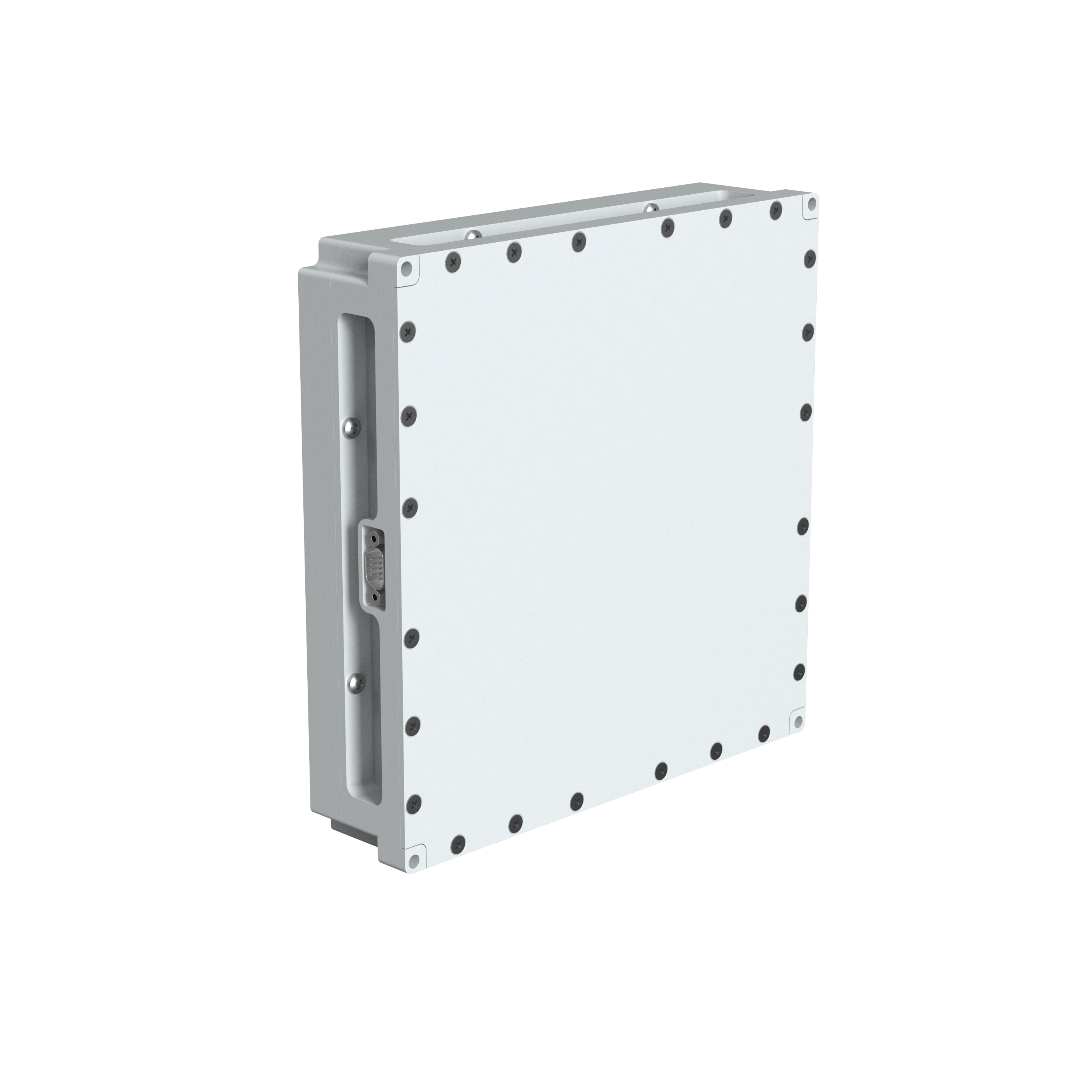

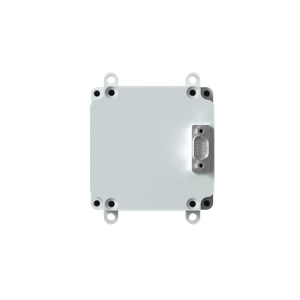

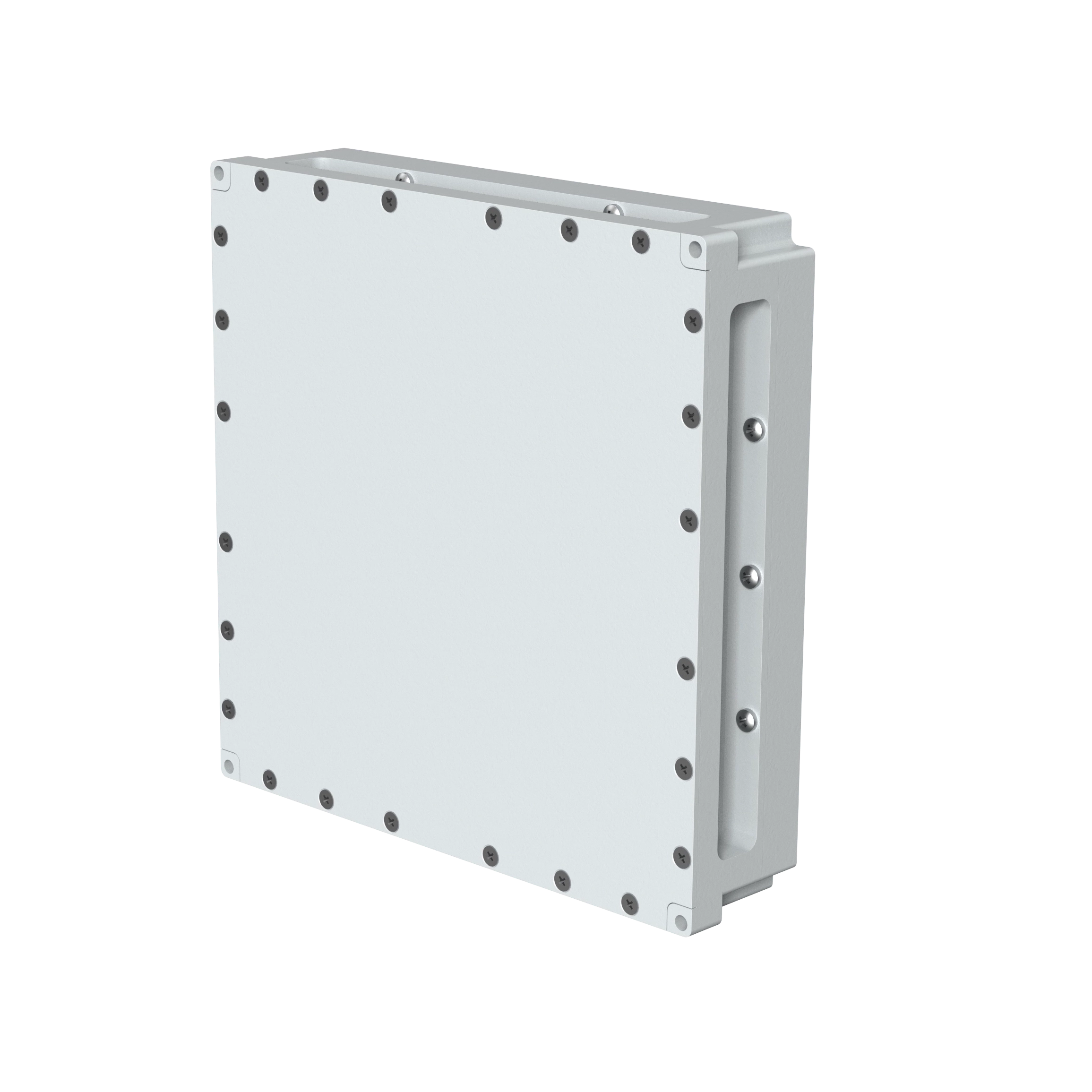

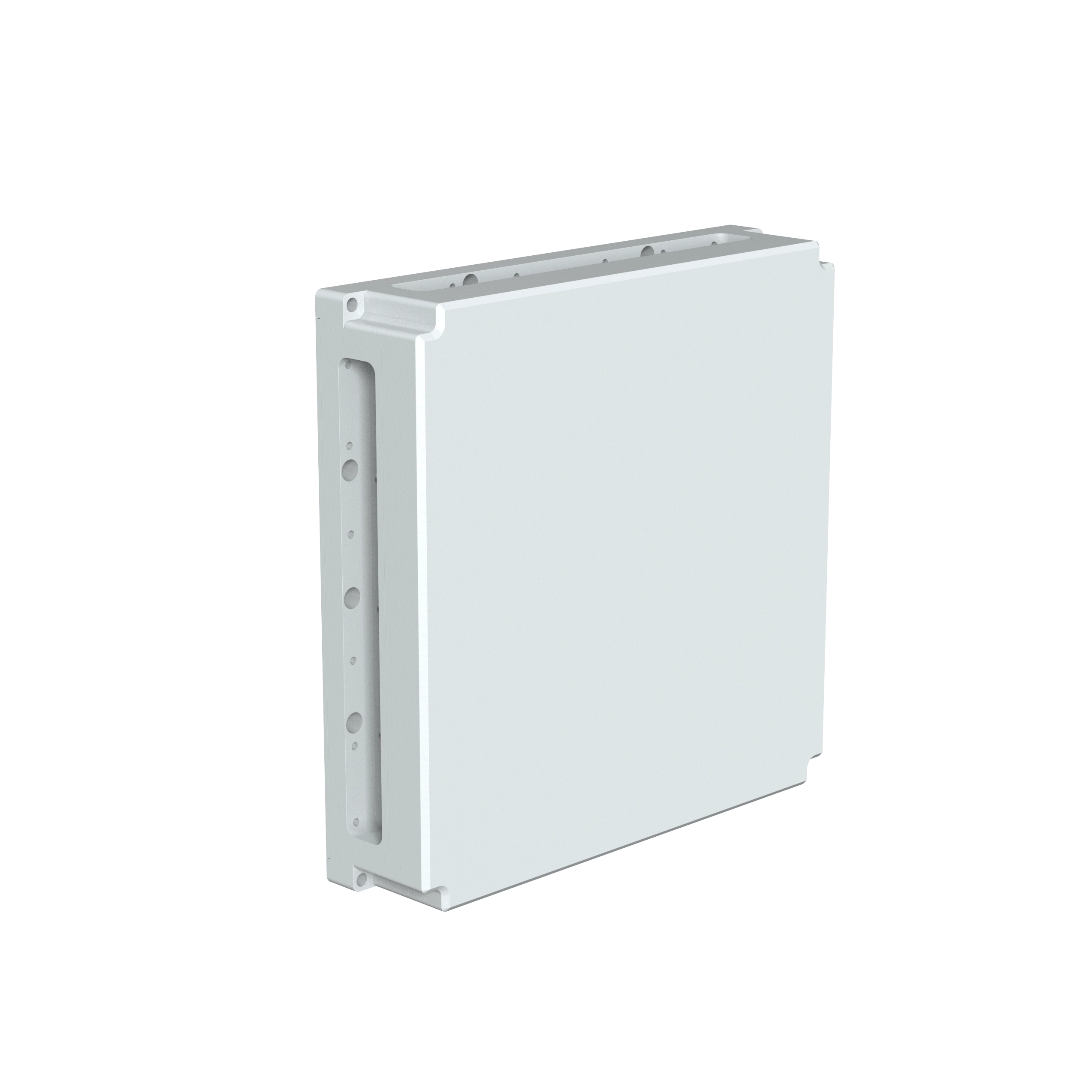

고급 GNSS/GPS 방해 전파 방지 및 스푸핑 방지 모듈
이 모듈은 UAV, 체공 군수품, 차량 및 해상 플랫폼용으로 설계된 소형 고성능 전파 방해 방지 및 스푸핑 방지 GNSS 모듈입니다. 첨단 방해 전파 방지 안테나 어레이, 간섭 억제 모듈, 스푸핑 방지 GNSS 수신기를 통합하여 경쟁이 치열한 전자기 환경에서도 안정적인 위치 확인을 보장합니다.
기술 사양
| 목 | 사양 |
| 제품 모델 | RM-J15 |
| 제품 구성요소 | 방해 전파 방지 안테나 어레이, 방해 전파 방지 처리 모듈, 스푸핑 방지 수신기 포함 |
| 응용 분야 | UAV, 배회 탄약, 차량 탑재 시스템, 선박 |
| 작동 주파수 대역 | - 밴드 1: BDS B1, GPS L1, GAL E1 - 밴드 2: GLO G1 - 밴드 3: GPS L5 - 밴드 4: BDS B3 임의의 하나의 주파수 대역에 대해 싱글 4 모드를 지원하거나 임의의 두 주파수 대역에 대해 듀얼 4 모드를 지원합니다. |
| 방해 전파 방지 성능 | 단일 간섭 ≥ 110dB, 세 가지 간섭 ≥ 100dB(재밍 방지 성능은 수신기 성능에 따라 다름) |
| 스푸핑 방지 성능 | 스푸핑된 위치에서 실제 위치까지 위치 오프셋 ≥450m, 정상적인 위치 유지 |
| 수신기 성능 | 위치 정확도: 10m(1σ) 이하 속도 정확도: 0.2m/s(1σ) PPS 정확도: 100ns(1σ) 이하 |
| 전원 공급 및 소비 | 전압: DC 5V ±0.2V 소비전력: 12W 이하(단일 4밴드) 소비전력: 18W 이하(듀얼 4밴드) |
| 환경 적응성 | 작동 온도: -40℃ ~ +65℃ 보관 온도: -40℃ ~ +75℃ 방수 등급: IP66 |

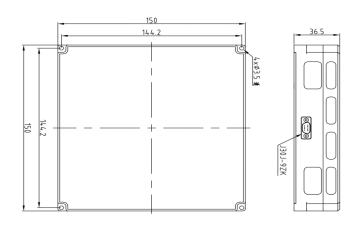

| 구조적 특성 | 크기: 150mm × 150mm × 36.5mm 무게: ≤680g |
| 외부 인터페이스 | J30J-9ZKP(외부 수신기용 맞춤형 SMA RF 출력 인터페이스) |
| 설치 및 사용 참고 사항 | 설치하는 동안 주변에 장애물이 없는지 확인하십시오. 좋은 열 방출을 위해 금속 구조에 가깝게 장착하십시오. 장치에서 >4.8V를 보장하기 위해 전원 케이블의 전압 강하를 최소화합니다. |
배선 정의
| 핀번호 | 정의 | 비고 |
| 1~2 | +5V | 외부 입력 전압 범위: 5V ± 0.2V |
| 3~4 | 접지 | 지면 |
| 5 | 텍사스+ | 수신기 직렬 출력(표준 RS422 레벨, NMEA-0183 형식, 출력 주파수 10Hz, 전송 속도 115200bps, 패리티 없음)(사용자 정의 가능) |
| 6 | 텍사스− | |
| 7 | RX+ | |
| 8 | RX− | |
| 9 | PPS 출력 | LVTTL 레벨, 출력 주파수 10Hz |
