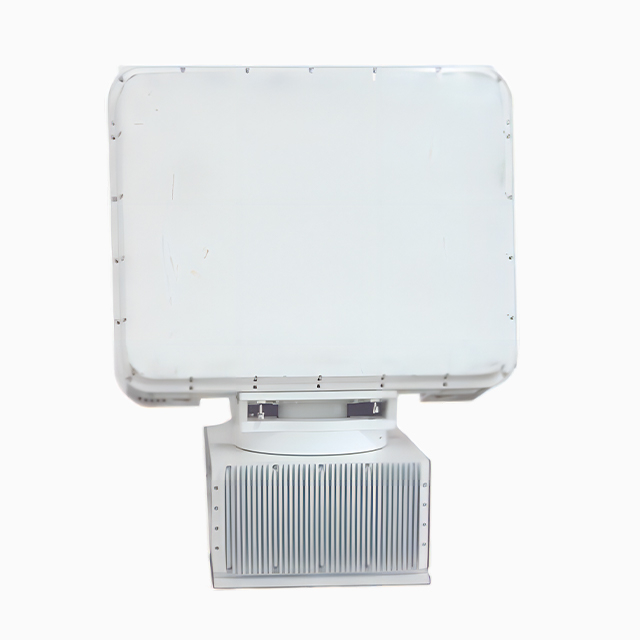

R-Eye-102A-ийн гол онцлогуудын нэг нь дамжуулах хэлбэр дүрслэх, хүлээн авах дижитал олон цацрагт технологийг ашиглах, зорилтот илрүүлэлт, ялгаварлан гадуурхах үйл ажиллагааг сайжруулах явдал юм. Дохио боловсруулах дэвшилтэт техникийг ашигласнаар радарын систем нь дуу чимээ, эмх замбараагүй байдлыг үр дүнтэй шүүж, хуурамч дохиоллыг багасгаж, нарийн төвөгтэй, эмх замбараагүй орчинд ч өндөр нарийвчлалтай илрүүлдэг. Энэхүү технологи нь R-Eye-102A-д 'жижиг, удаан' зорилтуудыг илрүүлэх дээд зэргийн гүйцэтгэлийг бий болгож, эгзэгтэй нөхцөл байдалд цаг тухайд нь хариу үйлдэл үзүүлэх, шийдвэр гаргахад чухал ач холбогдолтой эрт сэрэмжлүүлэх чадварыг өгдөг.
Цаашилбал, R-Eye-102A нь олон цэгт байршуулах, хамтын сүлжээг бий болгоход зориулагдсан олон радарын нэгжтэй бөгөөд нам өндрийн өргөн бүсэд байг хурдан илрүүлэх боломжийг олгодог. Энэхүү стратегийн тохиргоо нь радарын хамрах хүрээг сайжруулж, динамик орчныг хянах, шинээр гарч ирж буй аюул заналхийлэлд хурдан хариу үйлдэл үзүүлэхэд чухал ач холбогдолтой тандалтын иж бүрэн чадамжийг бий болгодог. Хамтран ажиллах сүлжээний чадавхийг ашигласнаар олон радарын нэгжүүд өгөгдлийг саадгүй хуваалцаж, хариу арга хэмжээг зохицуулж, тандалтын үр ашгийг дээшлүүлж, харалган цэгүүдийг багасгах боломжтой.
Нэмж дурдахад R-Eye-102A нь олон талт байдал, дасан зохицох чадварыг харгалзан бүтээсэн бөгөөд тандалт, аюулгүй байдлын өргөн хүрээний хэрэглээнд нийцдэг. Модульчлагдсан загвар нь одоо байгаа радарын сүлжээ, командын системтэй хялбархан нэгдэх боломжийг хөнгөвчилж, харилцан уялдаатай ажиллах, хувьсан өөрчлөгдөж буй үйл ажиллагааны хэрэгцээг хангах боломжийг олгодог. Түүнчлэн түүний бат бөх бүтэц, дэвшилтэт бүрэлдэхүүн хэсгүүд нь байгаль орчны хүнд нөхцөлд ч тогтвортой гүйцэтгэлийг хангаж, янз бүрийн үйл ажиллагааны хувилбаруудад ашиглахад тохиромжтой.
Дүгнэж хэлэхэд, R-Eye-102A нь бүрэн хатуу төлөвт, бүрэн уялдаатай импульсийн Доплер тохиргоо, дамжуулах хэлбэр дүрслэх, дижитал олон цацраг хүлээн авах технологи, хамтын сүлжээ зэрэг дэвшилтэт боломжуудыг хослуулан нам өндрийн хяналтын радарын технологийн шинэ стандартыг тогтоожээ. хосгүй гүйцэтгэл, найдвартай байдлыг хангах чадвар. Цаг агаарын ямар ч нөхцөлд 'жижиг, удаан' байг үр дүнтэй илрүүлж, эрт сэрэмжлүүлэх чадвар нь олон цэгт байрлуулах чадвар, модульчлагдсан дизайнтай хослуулан янз бүрийн тандалт, хамгаалалтын үйл ажиллагаанд зайлшгүй шаардлагатай хөрөнгө болж, нөхцөл байдлын цогц байдлыг баталгаажуулдаг. мэдлэг, үйл ажиллагааны үр нөлөө.
Техникийн үзүүлэлтүүд
Давтамжийн зурвас | Ку-хамтлаг |
Илрүүлэх хүрээ | Хайлт: ≥6.5км (RCS: 0.01 м²), Зам: ≥8км (RCS: 0.01 m²) Хараагүй бүс: ≤200м |
Сохор бүс | ≤200м |
Өнцгийн хамрах хүрээ | Азимут: 0°~360°, Өндөр: 0°~30° |
Хурд хэмжих хүрээ | 1м/с~100м/с |
Скан хийх арга | Азимут: механик сканнер, Өндөр: нэгэн зэрэг олон цацраг |
Хайлтын нарийвчлал | Зай <7.5м, Азимут: <0.3°, Өндөр: <0.3° |
Хяналтын нарийвчлал | Зай <7.5м, Азимут: <0.2°, Өндөр: <0.2° |
Зорилтот шинэчлэлтийн түвшин | 2сек |
Интерфэйс | Ethernet |
Жин | ≤90кг |
Эрчим хүчний хангамж | AC220V |
Эрчим хүчний хэрэглээ | ≤1000Вт |
Хэмжээ | Массивын хэмжээ: ≤600мм*475мм*155мм (сервог эс тооцвол) |
Ашиглалтын температур | -40 хэмээс +55 хэм хүртэл |
R-Eye-102A-ийн гол онцлогуудын нэг нь дамжуулах хэлбэр дүрслэх, хүлээн авах дижитал олон цацрагт технологийг ашиглах, зорилтот илрүүлэлт, ялгаварлан гадуурхах үйл ажиллагааг сайжруулах явдал юм. Дохио боловсруулах дэвшилтэт техникийг ашигласнаар радарын систем нь дуу чимээ, эмх замбараагүй байдлыг үр дүнтэй шүүж, хуурамч дохиоллыг багасгаж, нарийн төвөгтэй, эмх замбараагүй орчинд ч өндөр нарийвчлалтай илрүүлдэг. Энэхүү технологи нь R-Eye-102A-д 'жижиг, удаан' зорилтуудыг илрүүлэх дээд зэргийн гүйцэтгэлийг бий болгож, эгзэгтэй нөхцөл байдалд цаг тухайд нь хариу үйлдэл үзүүлэх, шийдвэр гаргахад чухал ач холбогдолтой эрт сэрэмжлүүлэх чадварыг өгдөг.
Цаашилбал, R-Eye-102A нь олон цэгт байршуулах, хамтын сүлжээг бий болгоход зориулагдсан олон радарын нэгжтэй бөгөөд нам өндрийн өргөн бүсэд байг хурдан илрүүлэх боломжийг олгодог. Энэхүү стратегийн тохиргоо нь радарын хамрах хүрээг сайжруулж, динамик орчныг хянах, шинээр гарч ирж буй аюул заналхийлэлд хурдан хариу үйлдэл үзүүлэхэд чухал ач холбогдолтой тандалтын иж бүрэн чадамжийг бий болгодог. Хамтран ажиллах сүлжээний чадавхийг ашигласнаар олон радарын нэгжүүд өгөгдлийг саадгүй хуваалцаж, хариу арга хэмжээг зохицуулж, тандалтын үр ашгийг дээшлүүлж, харалган цэгүүдийг багасгах боломжтой.
Нэмж дурдахад R-Eye-102A нь олон талт байдал, дасан зохицох чадварыг харгалзан бүтээсэн бөгөөд тандалт, аюулгүй байдлын өргөн хүрээний хэрэглээнд нийцдэг. Модульчлагдсан загвар нь одоо байгаа радарын сүлжээ, командын системтэй хялбархан нэгдэх боломжийг хөнгөвчилж, харилцан уялдаатай ажиллах, хувьсан өөрчлөгдөж буй үйл ажиллагааны хэрэгцээг хангах боломжийг олгодог. Түүнчлэн түүний бат бөх бүтэц, дэвшилтэт бүрэлдэхүүн хэсгүүд нь байгаль орчны хүнд нөхцөлд ч тогтвортой гүйцэтгэлийг хангаж, янз бүрийн үйл ажиллагааны хувилбаруудад ашиглахад тохиромжтой.
Дүгнэж хэлэхэд, R-Eye-102A нь бүрэн хатуу төлөвт, бүрэн уялдаатай импульсийн Доплер тохиргоо, дамжуулах хэлбэр дүрслэх, дижитал олон цацраг хүлээн авах технологи, хамтын сүлжээ зэрэг дэвшилтэт боломжуудыг хослуулан нам өндрийн хяналтын радарын технологийн шинэ стандартыг тогтоожээ. хосгүй гүйцэтгэл, найдвартай байдлыг хангах чадвар. Цаг агаарын ямар ч нөхцөлд 'жижиг, удаан' байг үр дүнтэй илрүүлж, эрт сэрэмжлүүлэх чадвар нь олон цэгт байрлуулах чадвар, модульчлагдсан дизайнтай хослуулан янз бүрийн тандалт, хамгаалалтын үйл ажиллагаанд зайлшгүй шаардлагатай хөрөнгө болж, нөхцөл байдлын цогц байдлыг баталгаажуулдаг. мэдлэг, үйл ажиллагааны үр дүнтэй байдал.
Техникийн үзүүлэлтүүд
Давтамжийн зурвас | Ку-хамтлаг |
Илрүүлэх хүрээ | Хайлт: ≥6.5км (RCS: 0.01 м²), Зам: ≥8км (RCS: 0.01 m²) Хараагүй бүс: ≤200м |
Сохор бүс | ≤200м |
Өнцгийн хамрах хүрээ | Азимут: 0°~360°, Өндөр: 0°~30° |
Хурд хэмжих хүрээ | 1м/с~100м/с |
Скан хийх арга | Азимут: механик сканнер, Өндөр: нэгэн зэрэг олон цацраг |
Хайлтын нарийвчлал | Зай <7.5м, Азимут: <0.3°, Өндөр: <0.3° |
Хяналтын нарийвчлал | Зай <7.5м, Азимут: <0.2°, Өндөр: <0.2° |
Зорилтот шинэчлэлтийн түвшин | 2сек |
Интерфэйс | Ethernet |
Жин | ≤90кг |
Эрчим хүчний хангамж | AC220V |
Эрчим хүчний хэрэглээ | ≤1000Вт |
Хэмжээ | Массивын хэмжээ: ≤600мм*475мм*155мм (сервог эс тооцвол) |
Ашиглалтын температур | -40 хэмээс +55 хэм хүртэл |
