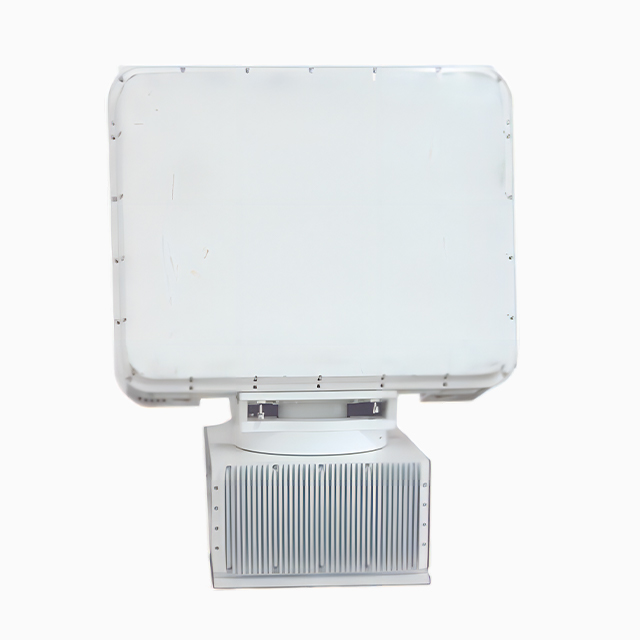

Одной из ключевых особенностей R-E-E-102A является использование формирования передачи и получения цифровой многолучевой технологии, повышая ее производительность в обнаружении и дискриминации цели. Используя расширенные методы обработки сигналов, радиолокационная система эффективно фильтрует шум и беспорядок, сводя к минимуму ложные тревоги и обеспечивая высокую точность обнаружения даже в сложных и загроможденных средах. Эта технология позволяет r-e-eye-102A добиться превосходной производительности при обнаружении небольших, медленных целей, обеспечивая возможности раннего предупреждения, имеющие решающее значение для своевременного реагирования и принятия решений в критических ситуациях.
Кроме того, R-E-E-E-102A оснащен несколькими радиолокационными единицами для развертывания в нескольких точках и совместной сети, что позволяет быстро обнаружить цели в широкой области низкой высоты. Эта стратегическая конфигурация усиливает область покрытия радара, позволяя обеспечить комплексные возможности наблюдения, имеющие решающее значение для мониторинга динамических сред и быстро реагировать на возникающие угрозы. Используя возможности совместной сети, несколько радиолокационных единиц могут плавно делиться данными и координировать ответы, максимизировать эффективность наблюдения и минимизировать слепые пятна.
Кроме того, R-E-E-E-102A разработан с учетом универсальности и адаптивности, обслуживая широкий спектр приложений для наблюдения и безопасности. Его модульная конструкция облегчает интеграцию с существующими радиолокационными сетями и системами команд, обеспечивая бесшовную совместимость и масштабируемость для удовлетворения развивающихся рабочих потребностей. Более того, его надежные строительные и передовые компоненты обеспечивают постоянную производительность даже в суровых условиях окружающей среды, что делает его подходящим для развертывания в различных операционных сценариях.
Таким образом, R-E-E-E-102A устанавливает новый стандарт в технологии радиолокационной технологий с низким уровнем высоты, объединяя передовые функции, такие как полностью твердое состояние, полностью когерентная конфигурация импульсного доплетера, формирование передачи, получение цифровой много-луковой технологии и совместной сети Возможности обеспечить беспрецедентную производительность и надежность. Его способность эффективно обнаруживать и обеспечивать раннее предупреждение о небольших, медленных целях в любых погодных условиях в сочетании с ее многоточечной способностью развертывания и модульной конструкцией, делает его незаменимым активом для различных операций наблюдения и безопасности, обеспечивая всеобъемлющую ситуацию. осознание и оперативная эффективность.
Технические характеристики
Частотная полоса | Ку-диапазон |
Диапазон обнаружения | Поиск: ≥6,5 км (RCS: 0,01 м²), трек: ≥8 км (RCS: 0,01 м²) Слепая зона: ≤200 м |
Слепая зона | ≤200M |
Угловое покрытие | Азимут: 0 ° ~ 360 °, высота: 0 ° ~ 30 ° |
Диапазон измерения скорости | 1 м/с ~ 100 м/с |
Метод сканирования | Азимут: механическое сканирование, возвышение: одновременный мультибочный |
Точность поиска | Расстояние <7,5 м, азимут: <0,3 °, высота: <0,3 ° |
Точность отслеживания | Расстояние <7,5 м, азимут: <0,2 °, высота: <0,2 ° |
Целевая скорость обновления | 2S |
Интерфейс | Ethernet |
Масса | ≤90 кг |
Источник питания | AC220V |
Потребляемая мощность | ≤1000 Вт |
Размеры | Размер массива: ≤600 мм*475 мм*155 мм (исключая сервоприводы) |
Рабочая температура | -40 ° C до +55 ° C. |
Одной из ключевых особенностей R-E-E-102A является использование формирования передачи и получения цифровой многолучевой технологии, повышая ее производительность в обнаружении и дискриминации цели. Используя расширенные методы обработки сигналов, радиолокационная система эффективно фильтрует шум и беспорядок, сводя к минимуму ложные тревоги и обеспечивая высокую точность обнаружения даже в сложных и загроможденных средах. Эта технология позволяет r-e-eye-102A добиться превосходной производительности при обнаружении небольших, медленных целей, обеспечивая возможности раннего предупреждения, имеющие решающее значение для своевременного реагирования и принятия решений в критических ситуациях.
Кроме того, R-E-E-E-102A оснащен несколькими радиолокационными единицами для развертывания в нескольких точках и совместной сети, что позволяет быстро обнаружить цели в широкой области низкой высоты. Эта стратегическая конфигурация усиливает область покрытия радара, позволяя обеспечить комплексные возможности наблюдения, имеющие решающее значение для мониторинга динамических сред и быстро реагировать на возникающие угрозы. Используя возможности совместной сети, несколько радиолокационных единиц могут плавно делиться данными и координировать ответы, максимизировать эффективность наблюдения и минимизировать слепые пятна.
Кроме того, R-Eye-102A разработан с учетом универсальности и адаптируемости и подходит для широкого спектра приложений для наблюдения и обеспечения безопасности. Его модульная конструкция облегчает интеграцию с существующими радиолокационными сетями и системами управления, обеспечивая бесперебойную совместимость и масштабируемость для удовлетворения растущих оперативных потребностей. Более того, его прочная конструкция и современные компоненты обеспечивают стабильную работу даже в суровых условиях окружающей среды, что делает его пригодным для использования в различных сценариях эксплуатации.
Подводя итог, можно сказать, что R-Eye-102A устанавливает новый стандарт в технологии маловысотных обзорных радаров, сочетая в себе расширенные функции, такие как полностью полупроводниковая, полностью когерентная импульсно-доплеровская конфигурация, формирование передачи, цифровая многолучевая технология приема и совместная работа в сети. возможности обеспечить непревзойденную производительность и надежность. Его способность эффективно обнаруживать и обеспечивать раннее предупреждение о «маленьких, медленных» целях в любых погодных условиях, в сочетании с возможностью многоточечного развертывания и модульной конструкцией, делает его незаменимым средством для различных операций по наблюдению и обеспечению безопасности, обеспечивая комплексную ситуационную разведку. осведомленность и оперативная эффективность.
Технические характеристики
Частотный диапазон | Ku-диапазон |
Диапазон обнаружения | Поиск: ≥6,5 км (ЭПР: 0,01 м²), Трек: ≥8 км (ЭПР: 0,01 м²) Слепая зона: ≤200 м |
Слепая зона | ≤200 м |
Угловое покрытие | Азимут: 0°~360°, Угол места: 0°~30° |
Диапазон измерения скорости | 1м/с~100м/с |
Метод сканирования | Азимут: механическое сканирование, Угол места: одновременное многолучевое сканирование |
Точность поиска | Расстояние <7,5 м, Азимут: <0,3°, Угол места: <0,3° |
Точность отслеживания | Расстояние <7,5 м, Азимут: <0,2°, Угол места: <0,2° |
Целевая частота обновления | 2 с |
Интерфейс | Ethernet |
Масса | ≤90 кг |
Источник питания | 220 В переменного тока |
Потребляемая мощность | ≤1000 Вт |
Размеры | Размер массива: ≤600 мм*475 мм*155 мм (исключая сервоприводы) |
Рабочая температура | от -40°С до +55°С |
